Elevation
UI 요소 간의 상대적인 깊이와 계층 구조를 시각적으로 표현하는 디자인 원칙입니다.
Principle

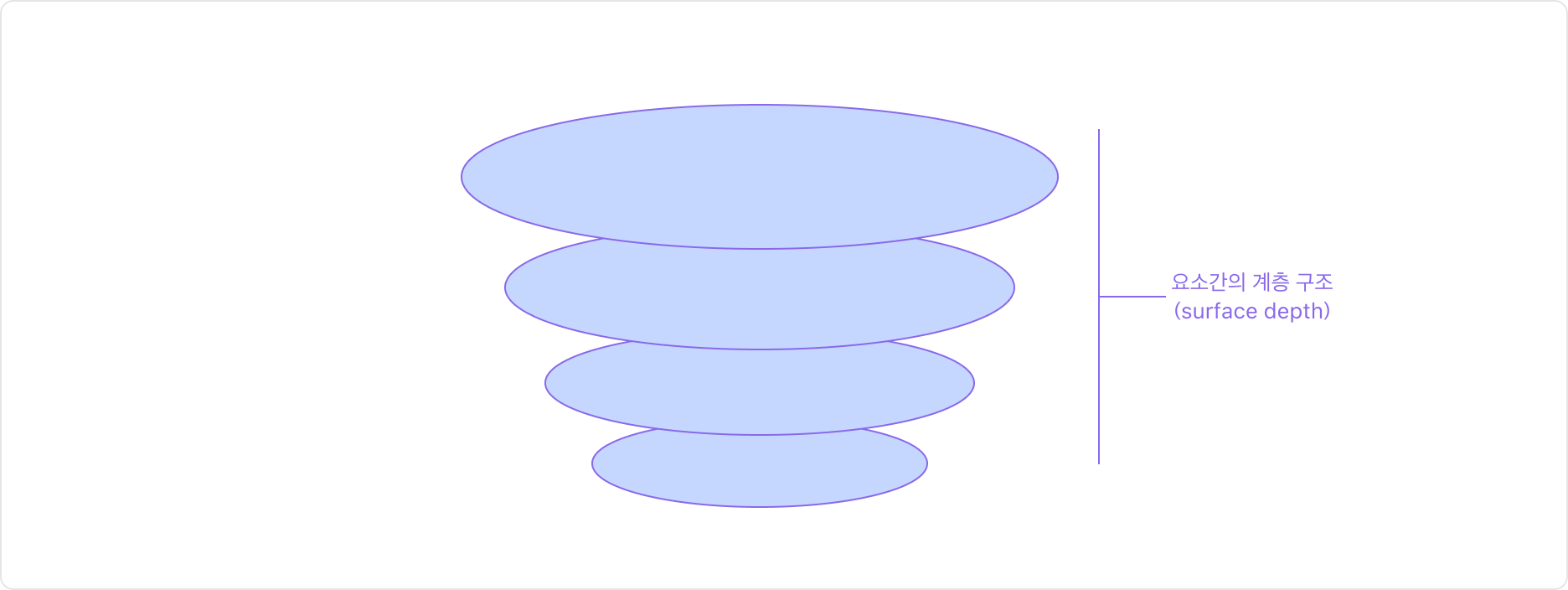

Elevation(고도)은 UI 요소 간의 상대적인 깊이와 계층 구조를 시각적으로 표현하는 디자인 원칙입니다. 물리적인 세계의 '높낮이' 개념을 차용하여, 사용자가 인터페이스를 더 직관적으로 이해하고 상호작용할 수 있도록 돕습니다.

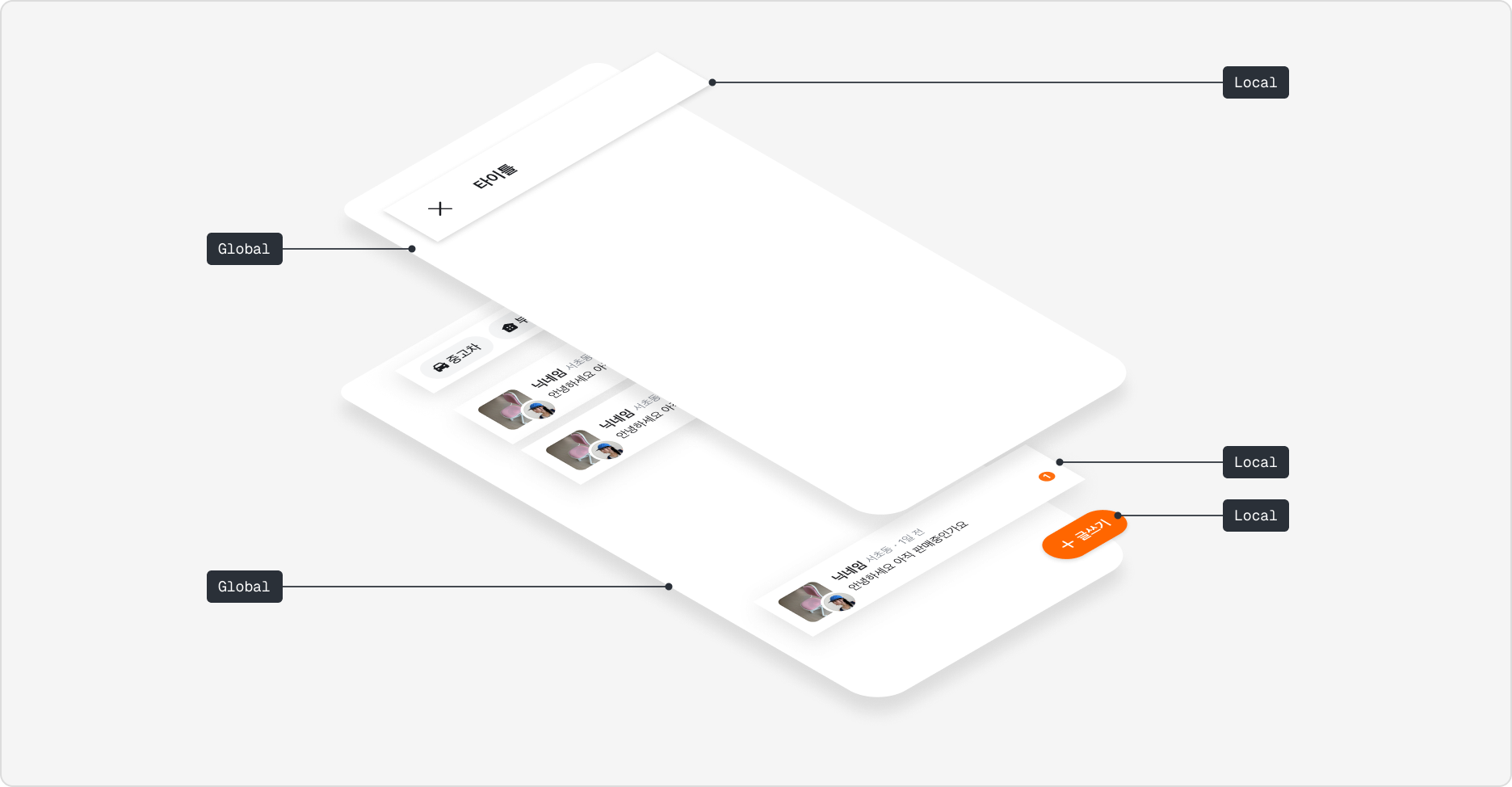

Stacking Context: Global, Local
Elevation 시스템을 효과적으로 관리하기 위해, 레벨을 'Global'과 'Local'로 나누어 정의하는 것이 핵심입니다.
- Global: 애플리케이션의 구조적 층위로 앱 화면 전체(Viewport) 혹은 컨테이너 역할의 컴포넌트 및 레이어입니다.
- Local: 특정 컨텍스트 내에서의 시각적 깊이로 화면 내 콘텐츠를 표현하는 컴포넌트입니다. 항상 Global level 레벨 위에 위치합니다.
Global Level: Container Component

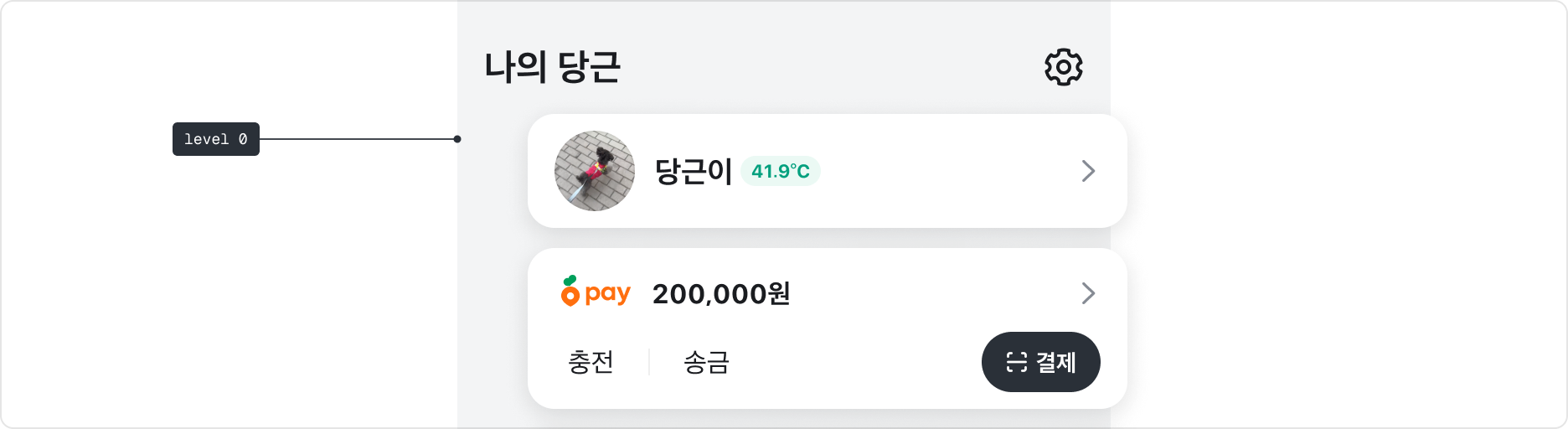

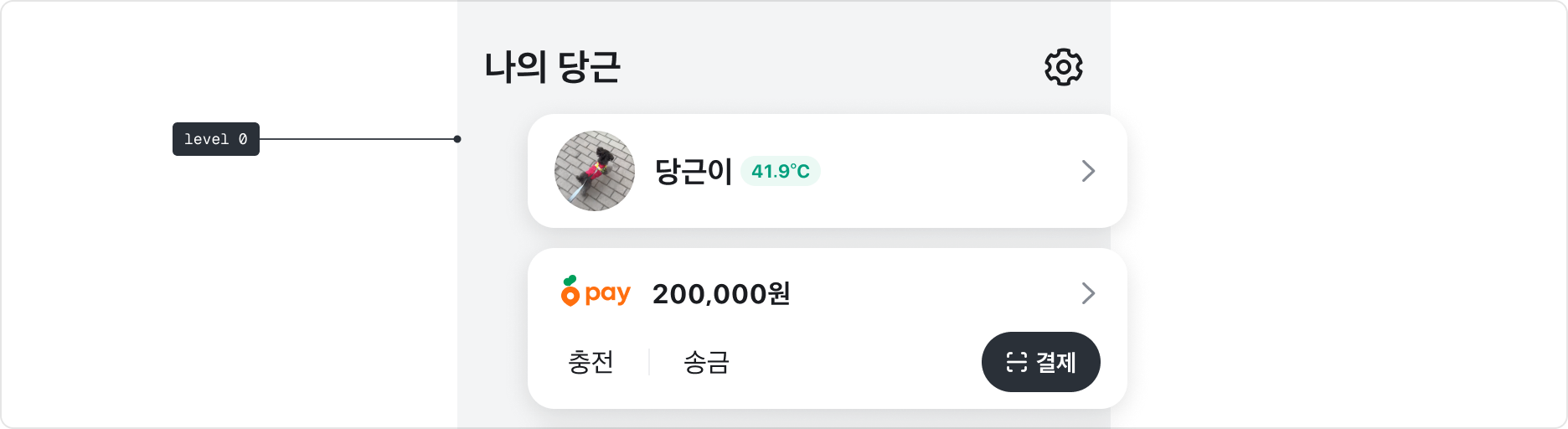

Level 0: layer-basement
앱의 가장 최하단에 위치하는 배경 레이어입니다. 스크롤 되는 모든 콘텐츠 뒤에 깔려 있으며, 시각적으로 가장 깊은 깊이감을 형성합니다.

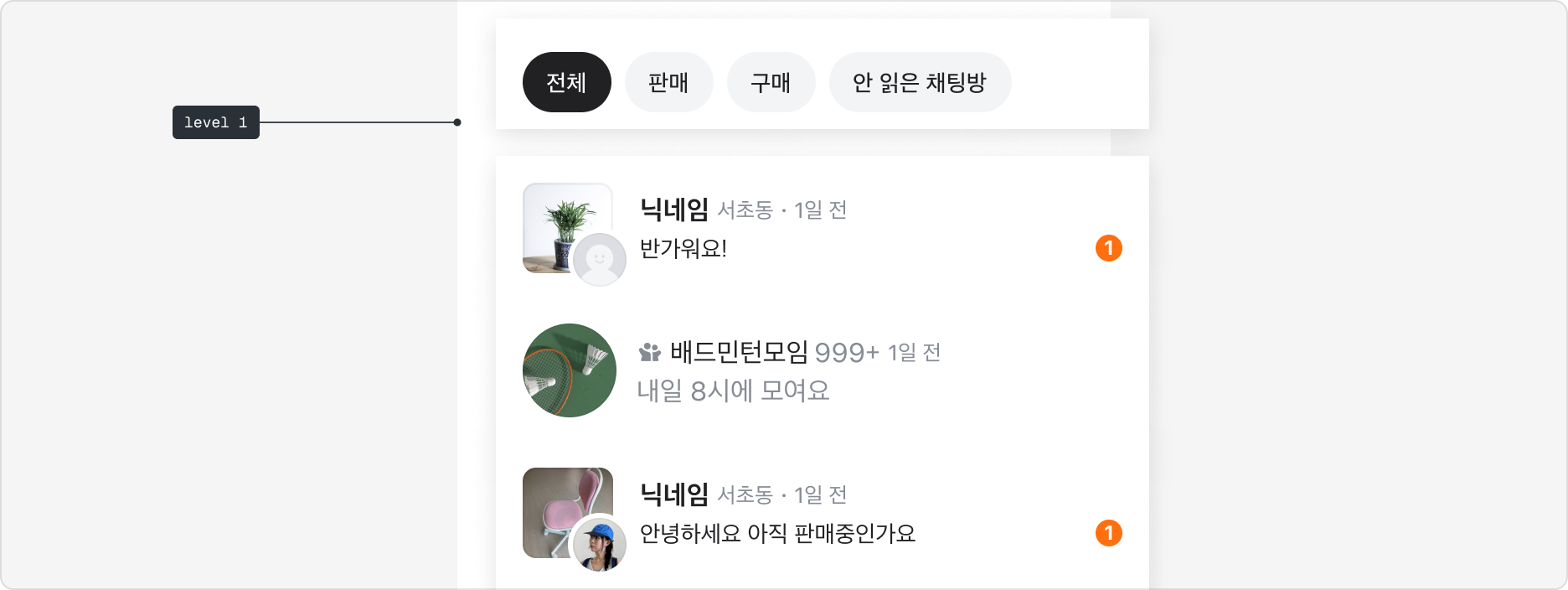

Level 1: layer-default
페이지의 기본 레이아웃을 구성하는 레이어입니다.
해당 페이지에서 Card, List, TextField처럼 페이지를 구성하는 개별 콘텐츠 블록이나 Top Navigation 같은 앱이 주요 레이아웃 요소가 표현됩니다.

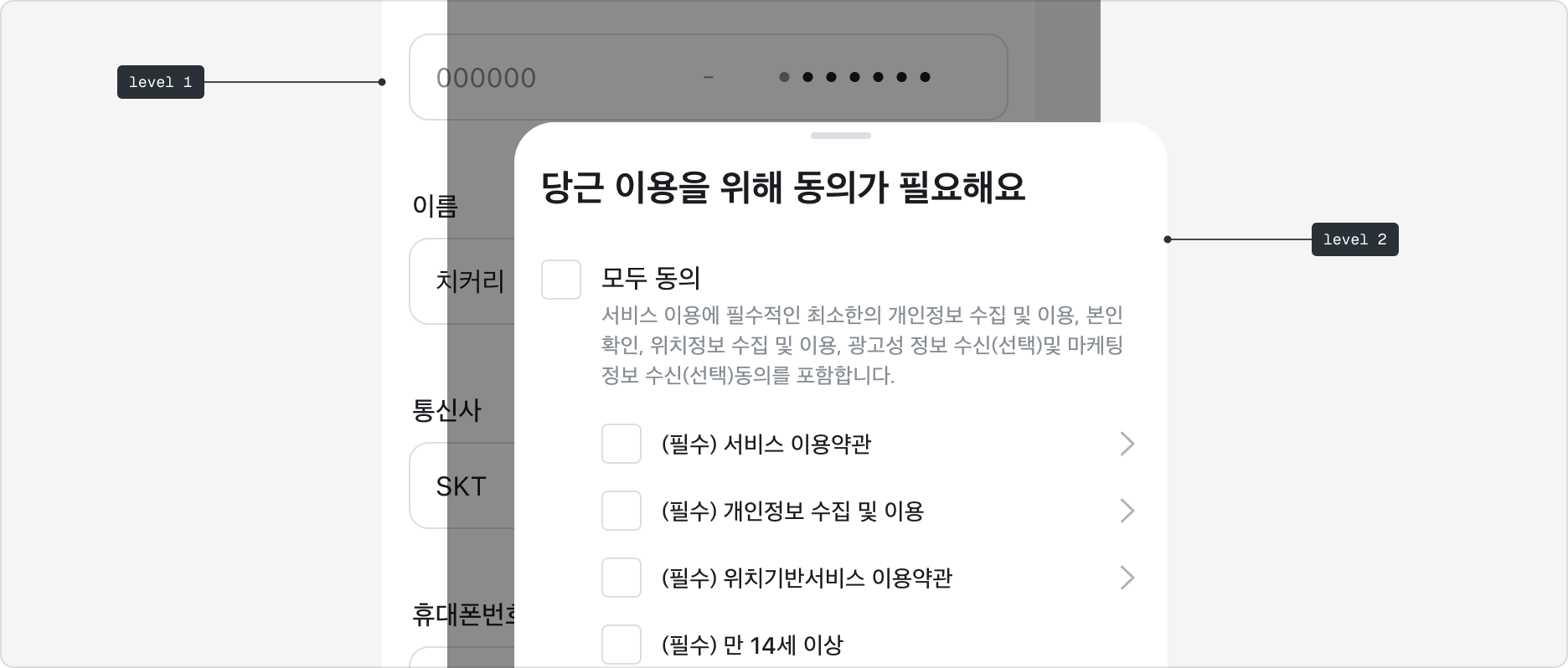

Level 2: Bottom Sheet, Menu Sheet
Bottom Sheet, Menu Sheet처럼 화면을 덮으며 독립적인 '쌓임 맥락(Stacking Context)'을 생성하는 컴포넌트입니다.
이때 Bottom Sheet는 그 자체로 새로운 Global Context가 됩니다. 따라서 그 위에 배치되는 List는 이 기준 바닥 위에 쌓이는 Local 컴포넌트로 인식되어, Bottom Sheet 표면 위에 명확하게 표시됩니다.

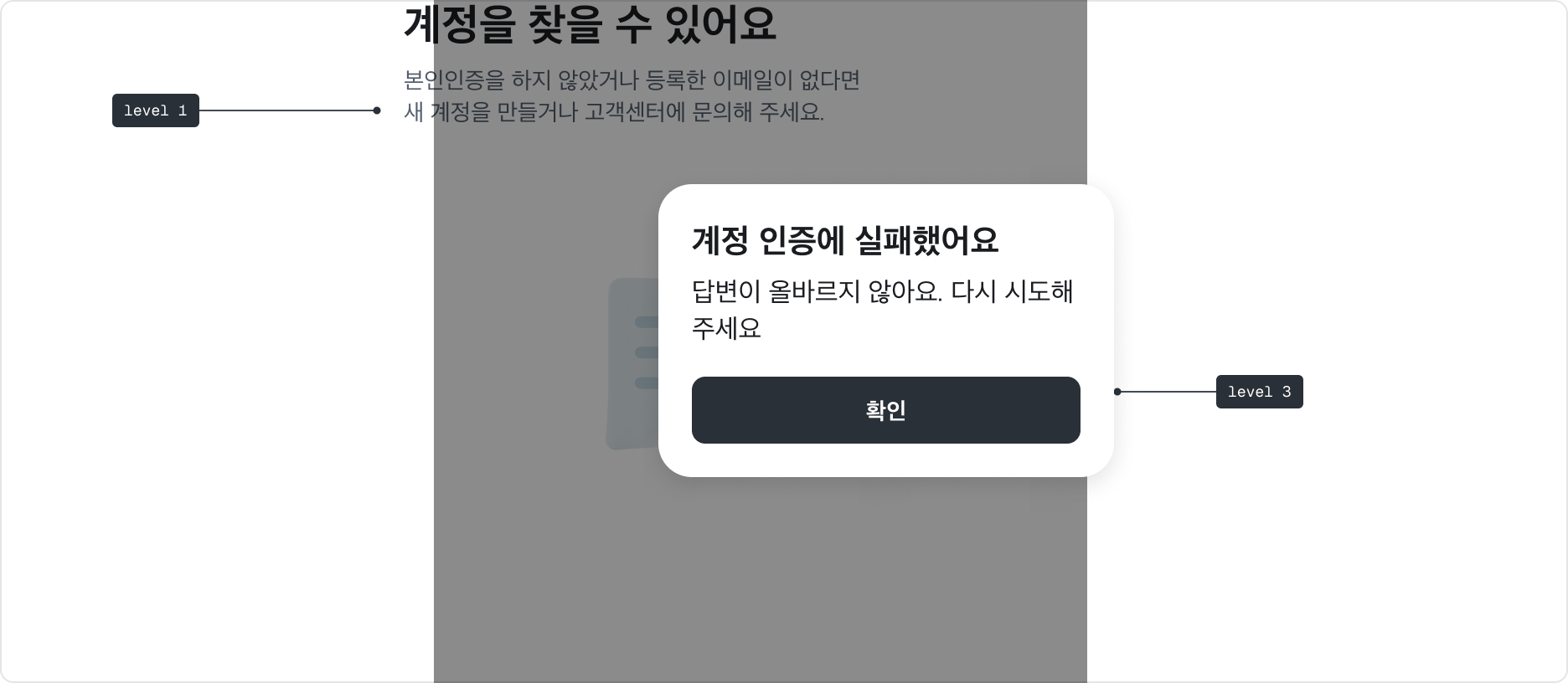

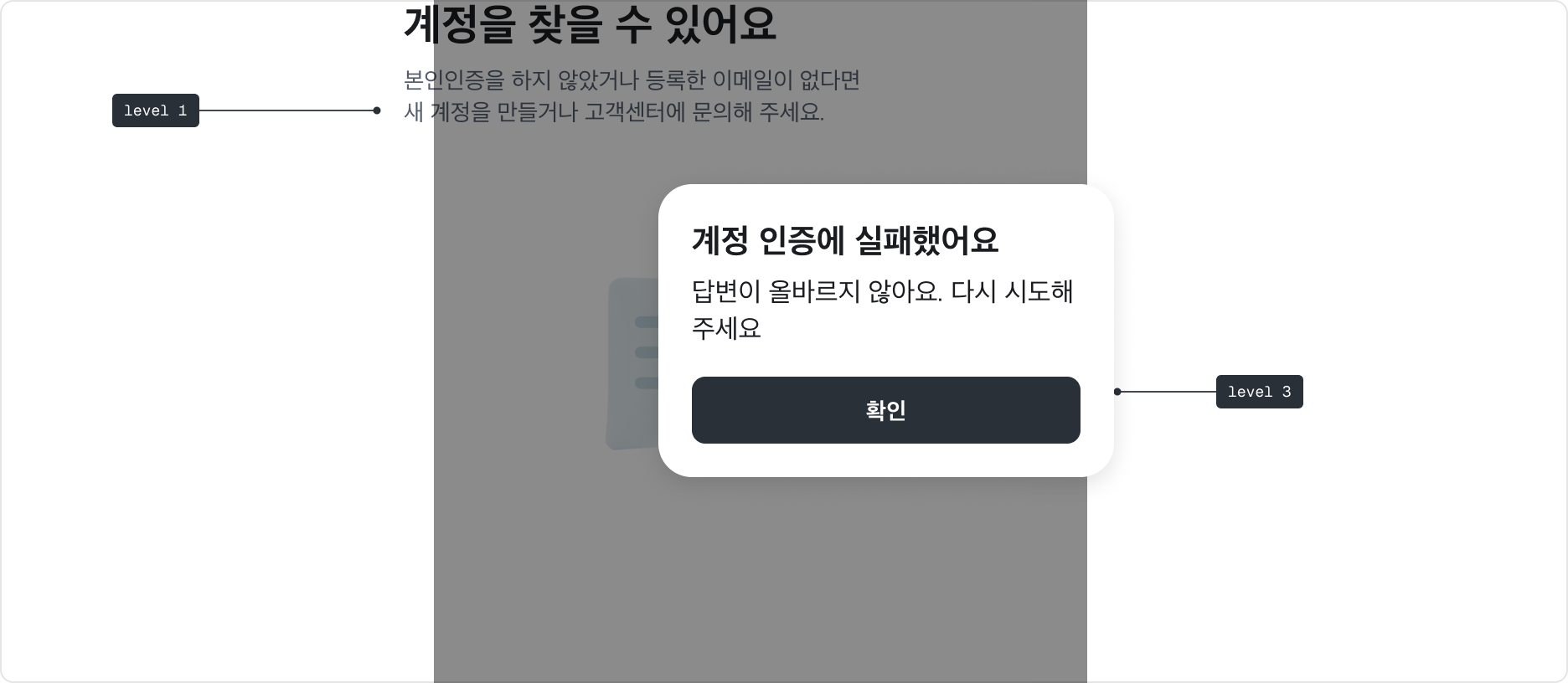

Level 3: Alert Dialog
Alert Dialog는 시스템 내에서 가장 긴급한 정보를 처리하는 '최상위 모달(Critical Modal)' 입니다.
이 레벨은 사용자의 즉각적이고 완전한 집중을 강제합니다. 따라서 Bottom Sheet(Level 2)와 같이 이미 활성화된 다른 모달을 포함하여, 앱의 모든 UI 요소 중 가장 최상단에 표시되어야 합니다.

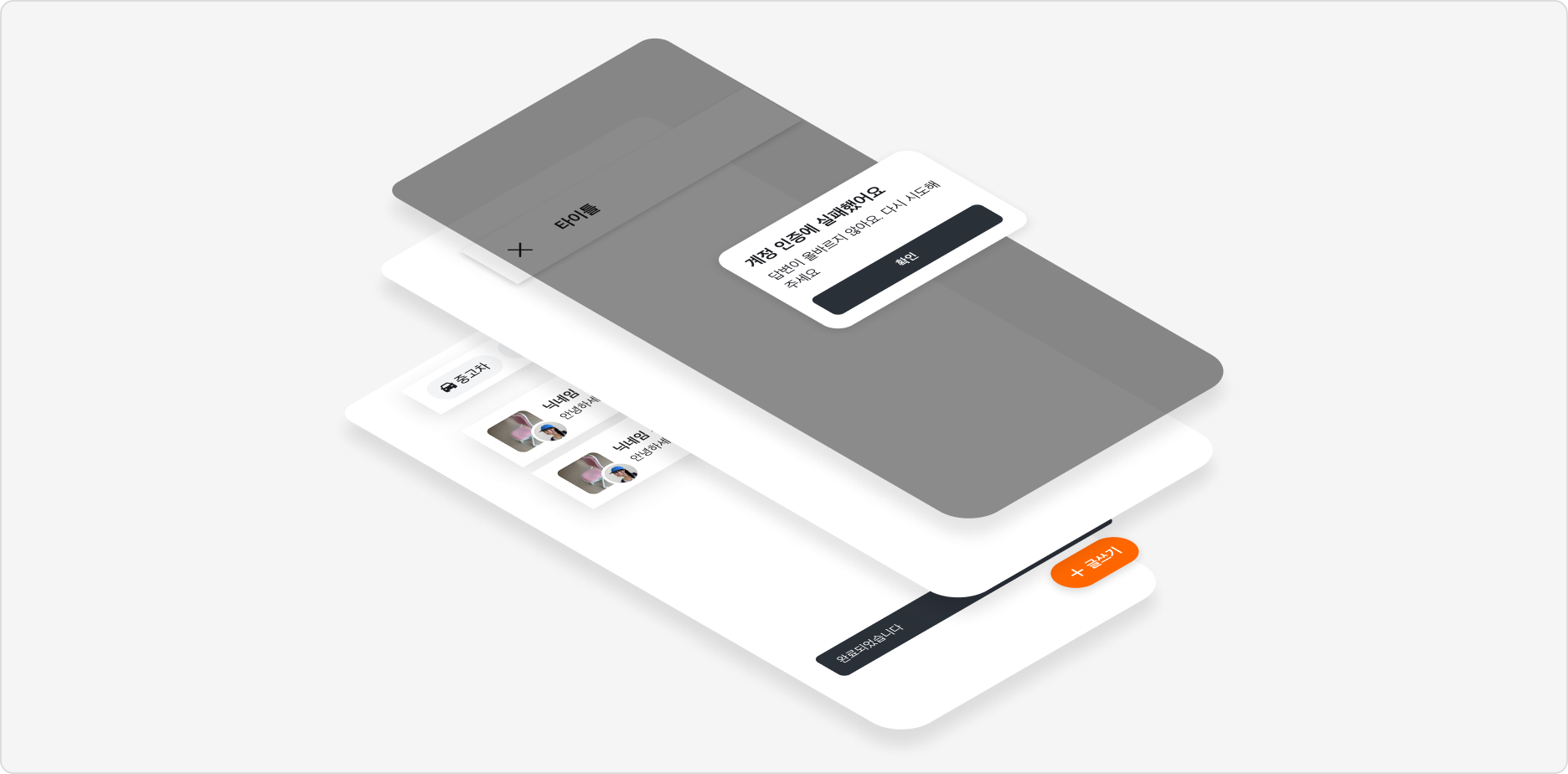

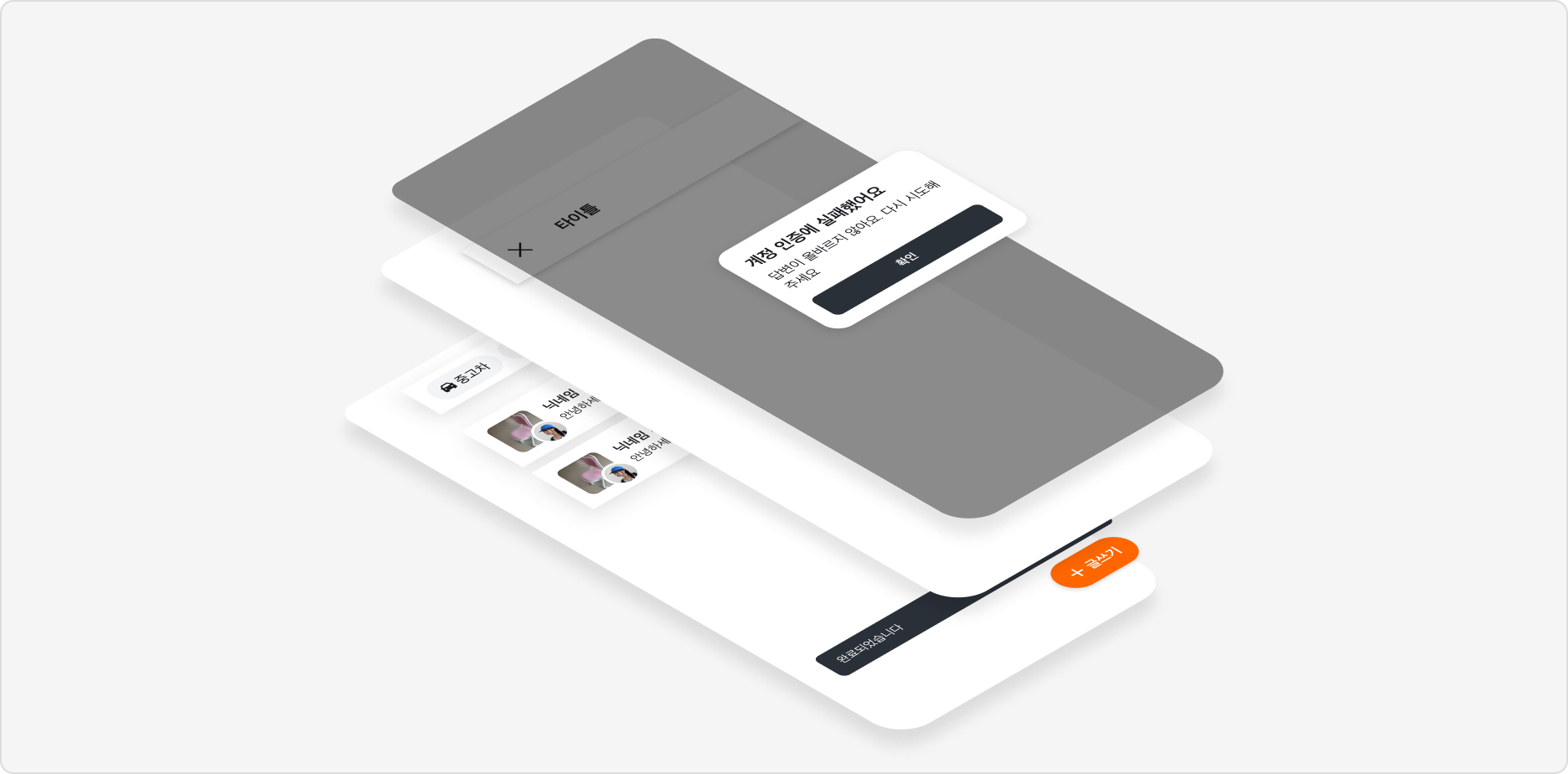

페이지 위 페이지 표현하기
Global과 Local의 맥락은 페이지 위에 페이지(Page-over-Page)'가 쌓이는 유연한 구조를 만듭니다.
새로 덮인 페이지는 즉시 새로운 기준(Context)이 되므로, 그 안의 툴팁이나 메뉴들도 이 기준에 맞춰 올바르게 동작합니다.

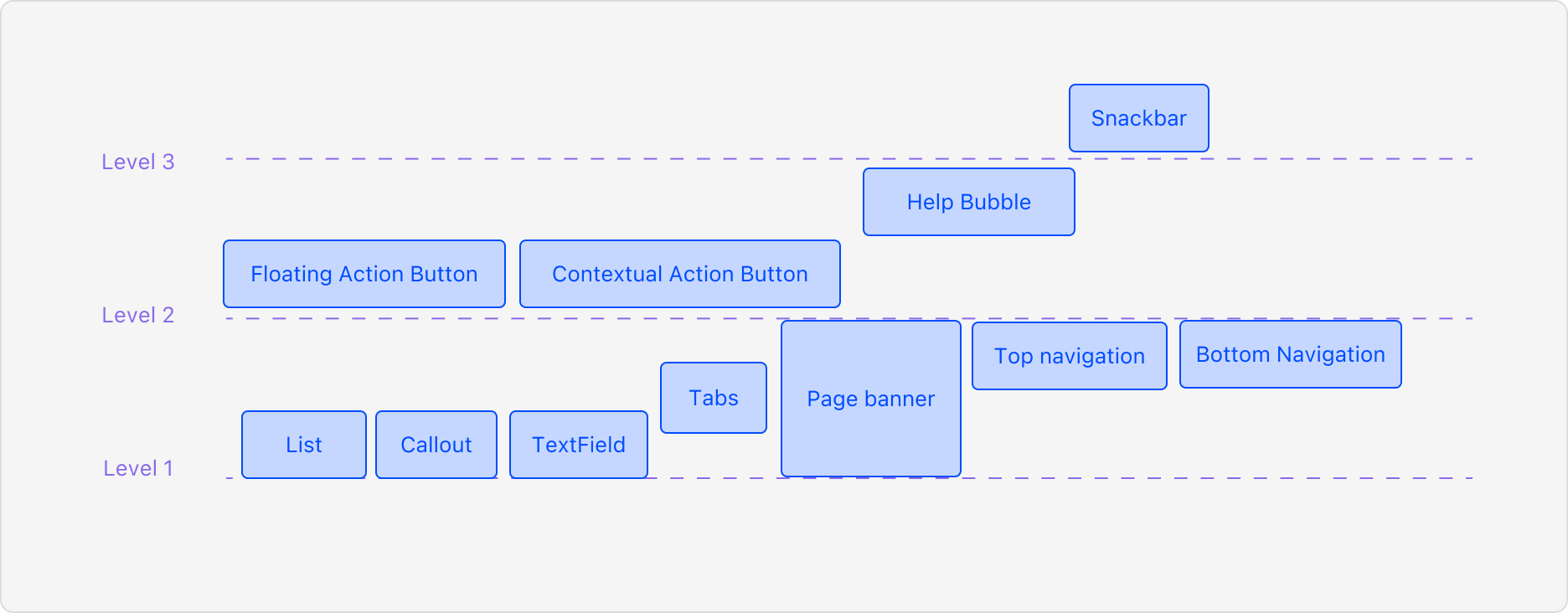

Local Level: Content Component
Action Button, List, Tabs 등 콘텐츠를 표현하는 컴포넌트는 자신이 속한 부모 표면(Global)의 Level을 그대로 승계하는 Local의 성격을 띄지만, 그 안에서 시각적 위계와 중요도를 구분하기 위해 Level 1~3으로 나누고 있습니다.

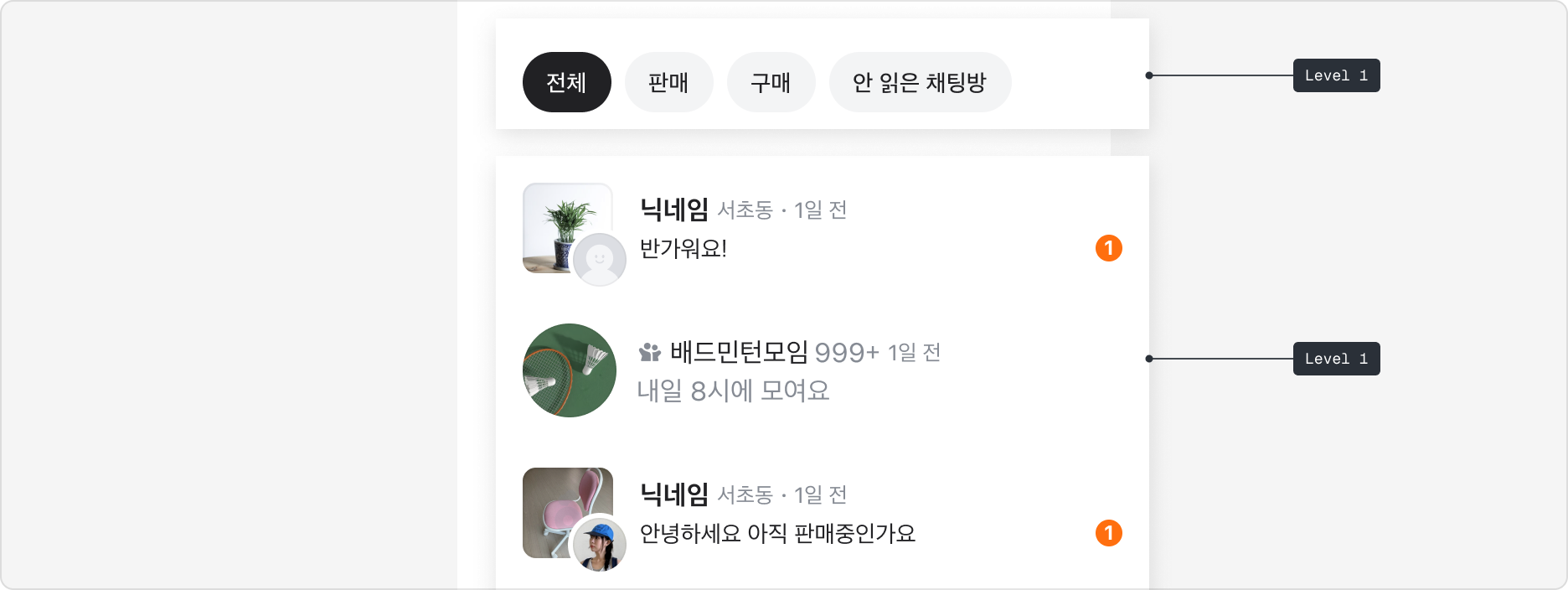

Level 1: Main Contents
List, Callout, Tabs, Top Navigation 등을 포함하는 Level 1 컴포넌트는 페이지의 기본 레이아웃(골격)을 형성하는 요소들입니다.

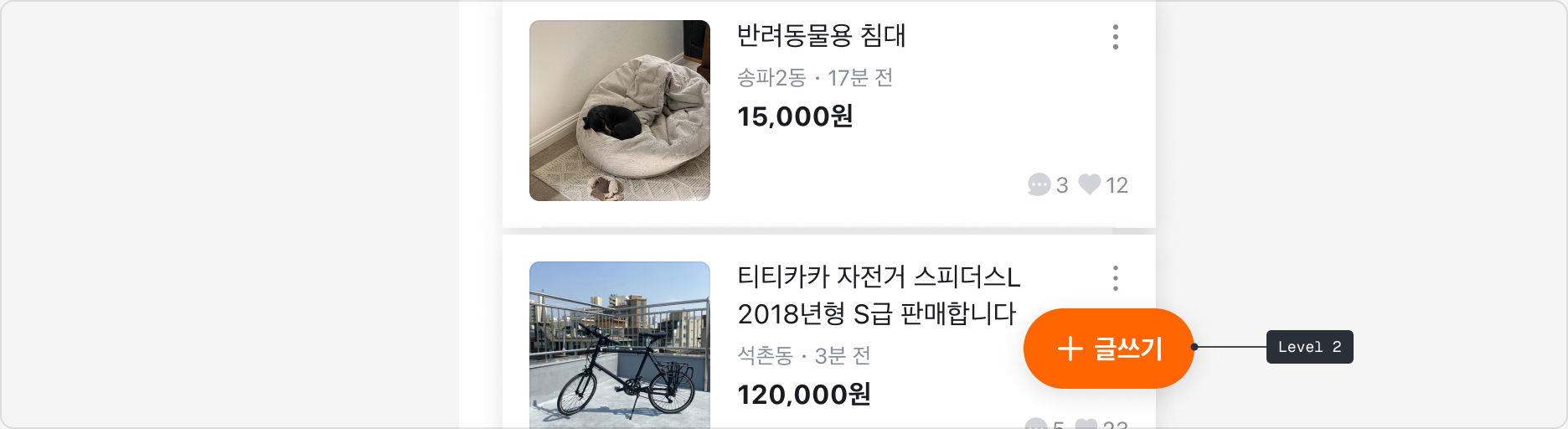

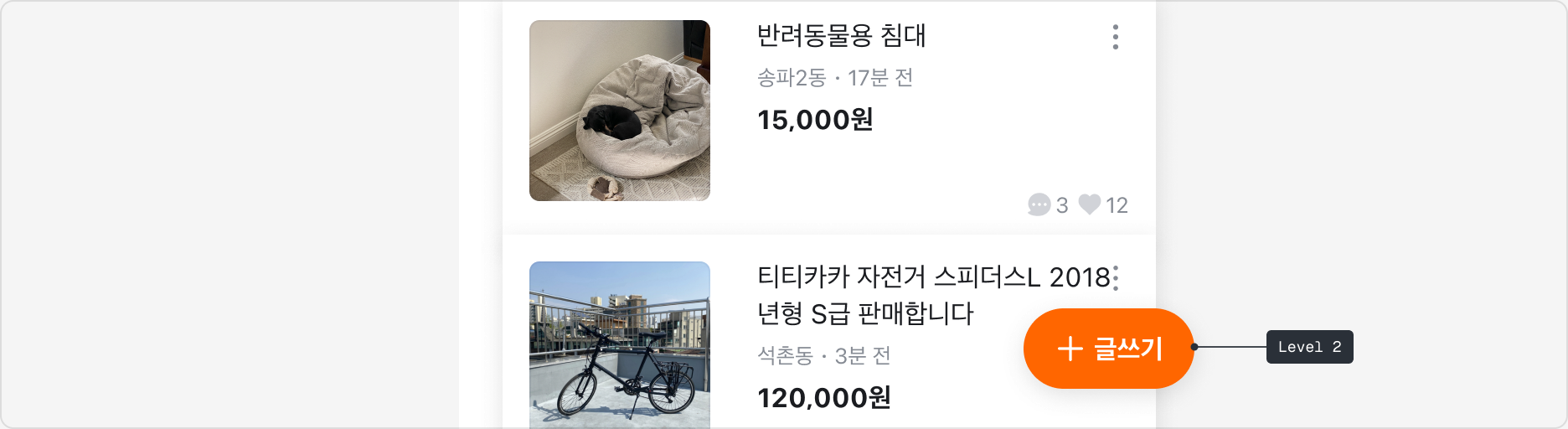

Level 2: Floating Actions
Level 2는 기본 레이아웃(Level 1)보다 상위 레이어에 위치하여 페이지 위에 떠있는 표면의 컴포넌트들이 이에 속합니다.

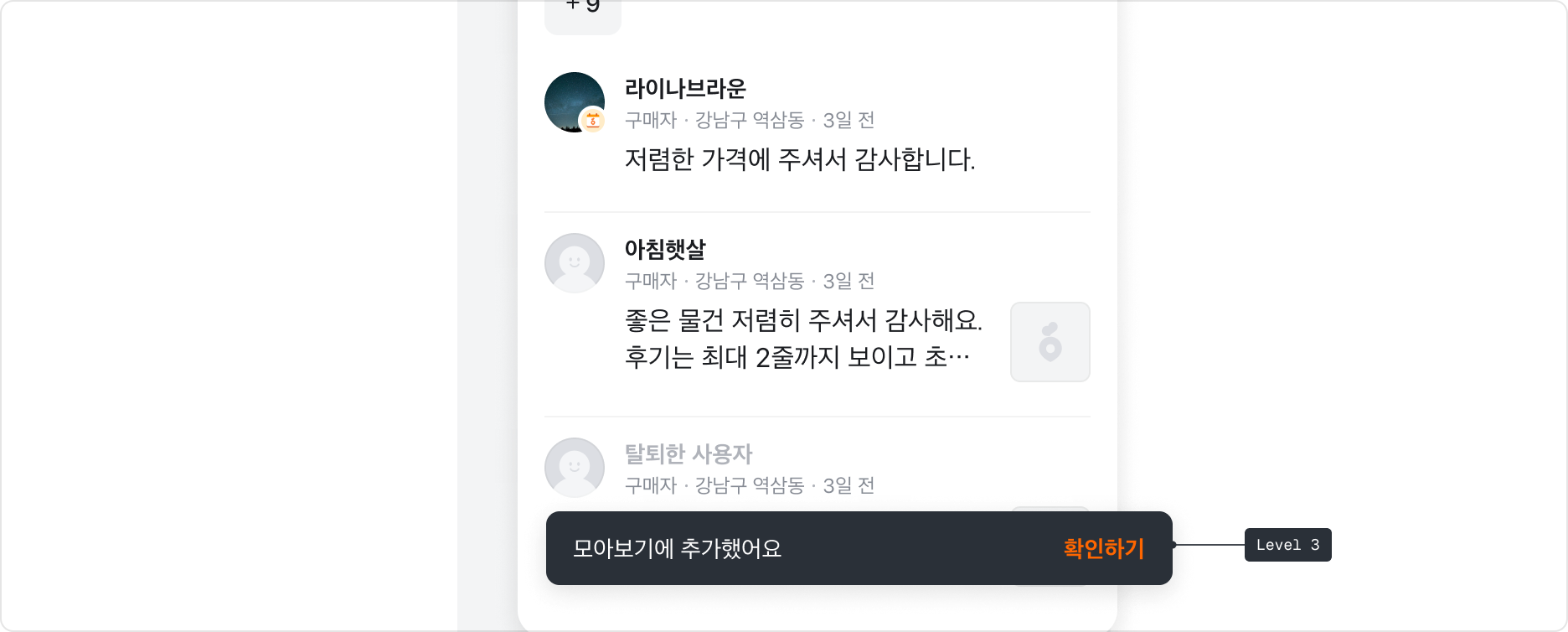

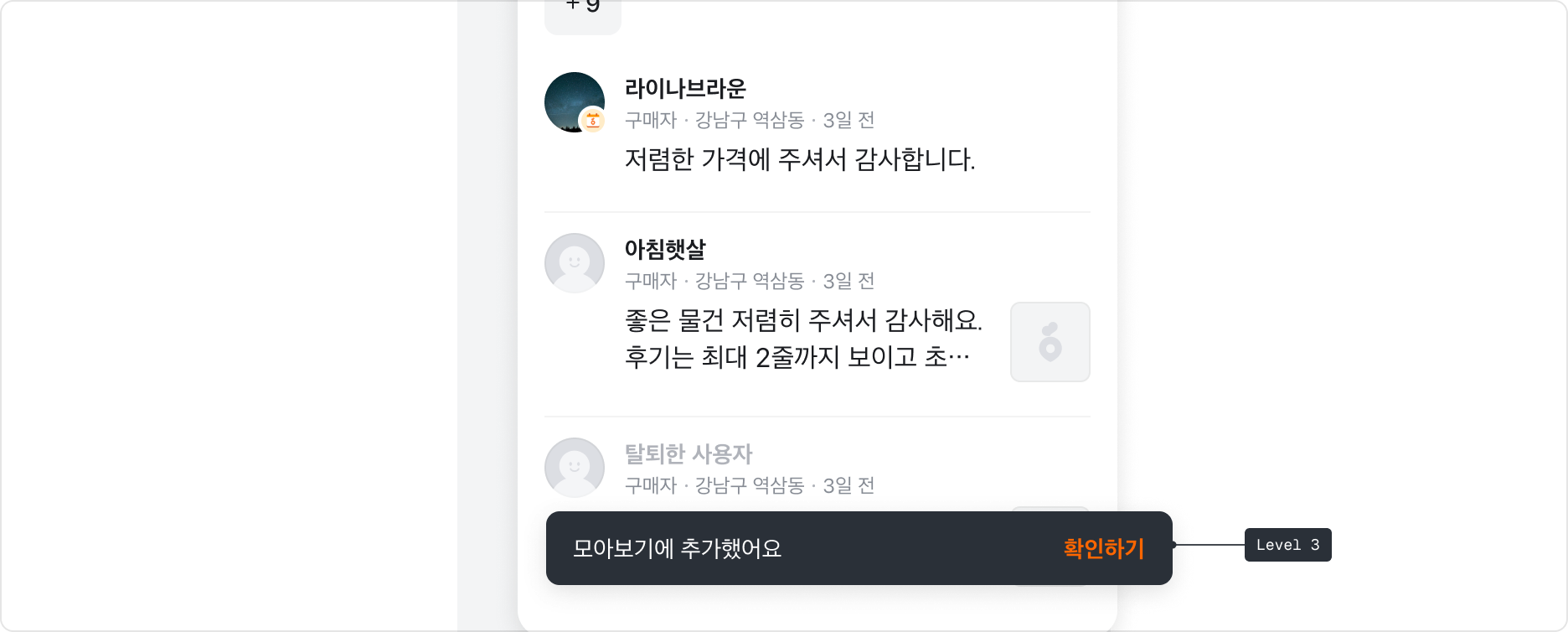

Level 3: Transient Feedback
Level 3는 사용자 흐름을 방해하지 않으면서도 즉각적인 확인이 필요한 일시적 피드백(Transient Feedback) 및 시스템 알림을 전달하는 컴포넌트들이 이에 속합니다.
동일 레벨 내 시각적 구분하기
같은 Elevation Level을 가지더라도, 그 안에서 위계를 세분화하여 명확한 쌓임 순서를 정의할 수 있습니다.

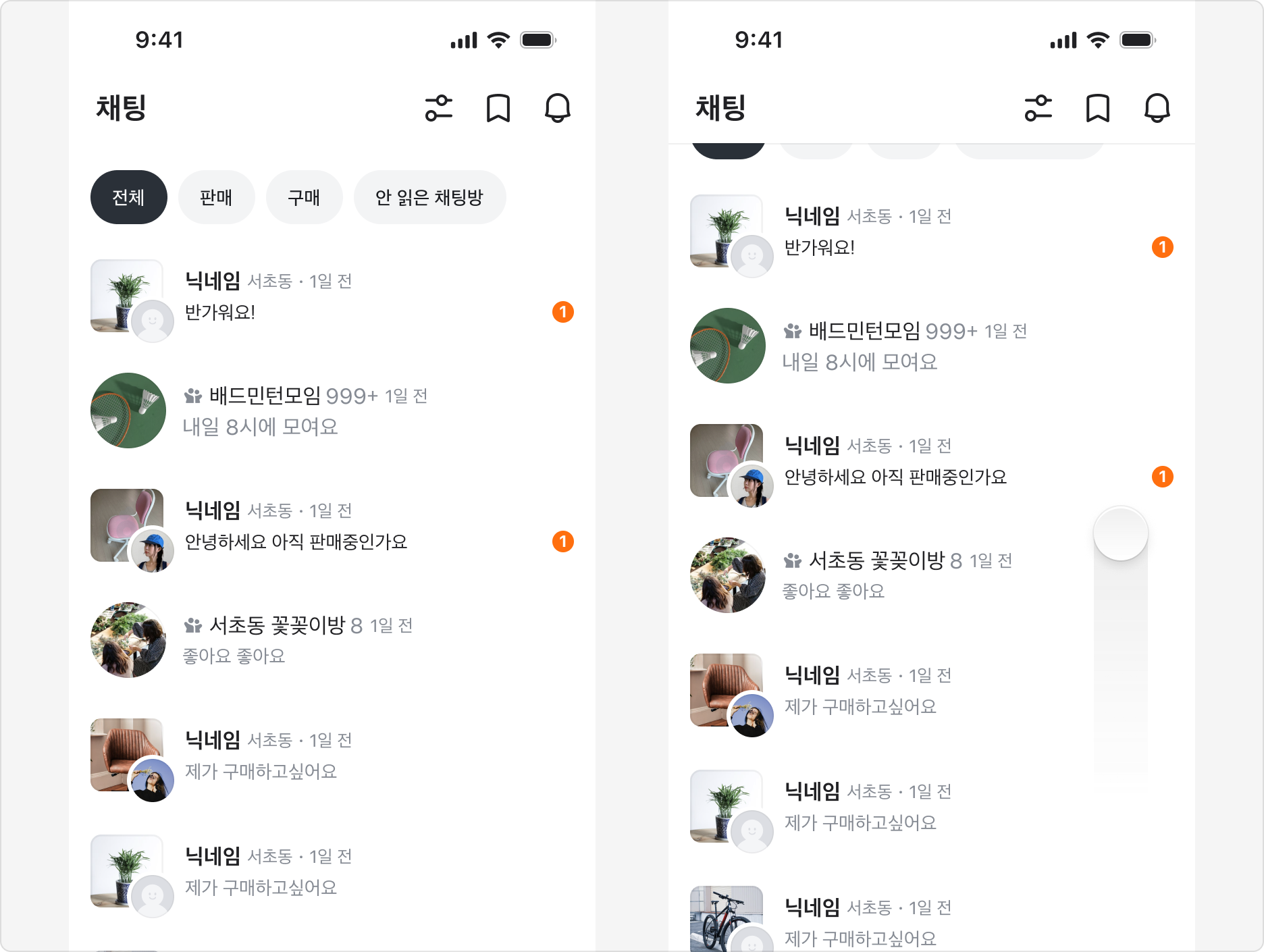

Top Navigation과 List는 동일한 Level 1이지만, 스크롤 시 List가 자연스럽게 Top Navigation 아래로 들어가도록 배치되어야 합니다. 이런 경우, 콘텐츠가 겹칠 때 Top Navigation의 elevation level을 높이지 않습니다. 대신 그림자나 라인(스타일)을 추가하여 '구분감'을 줍니다.
이러한 구분감은 Elevation을 표현하는 3가지 방법 중 하나를 사용해 표현합니다.

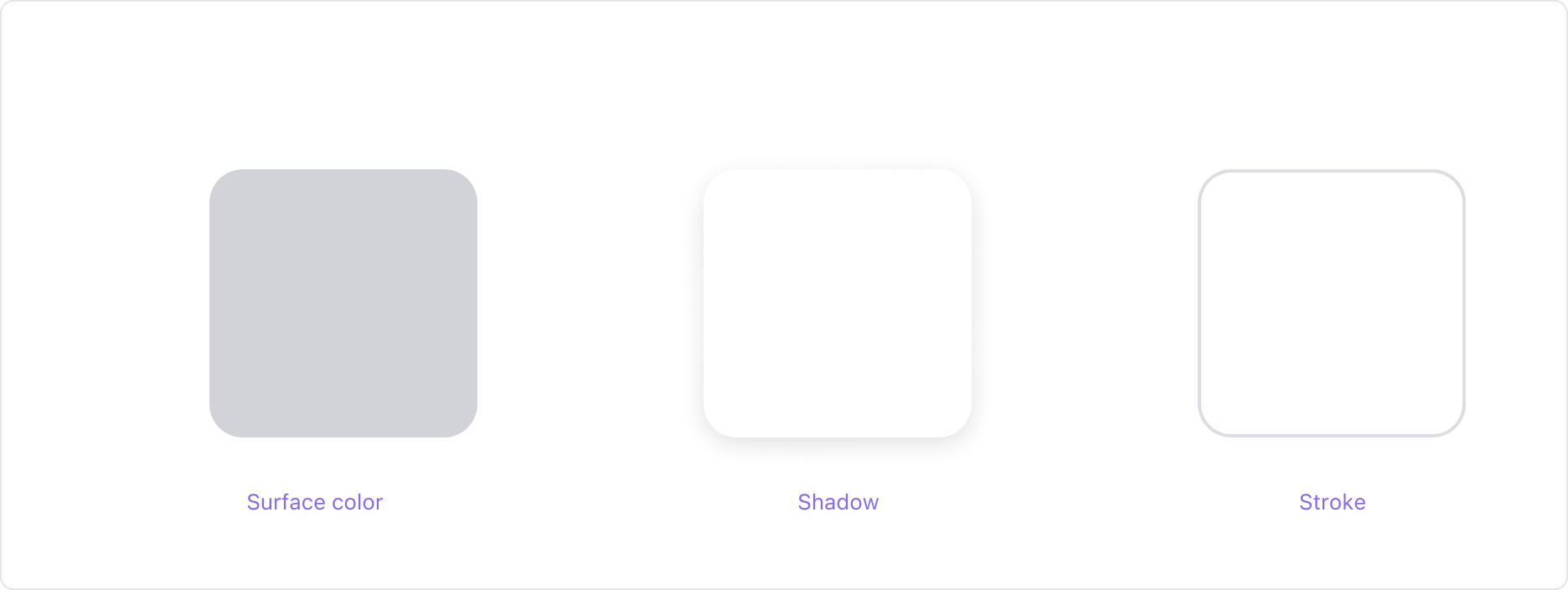

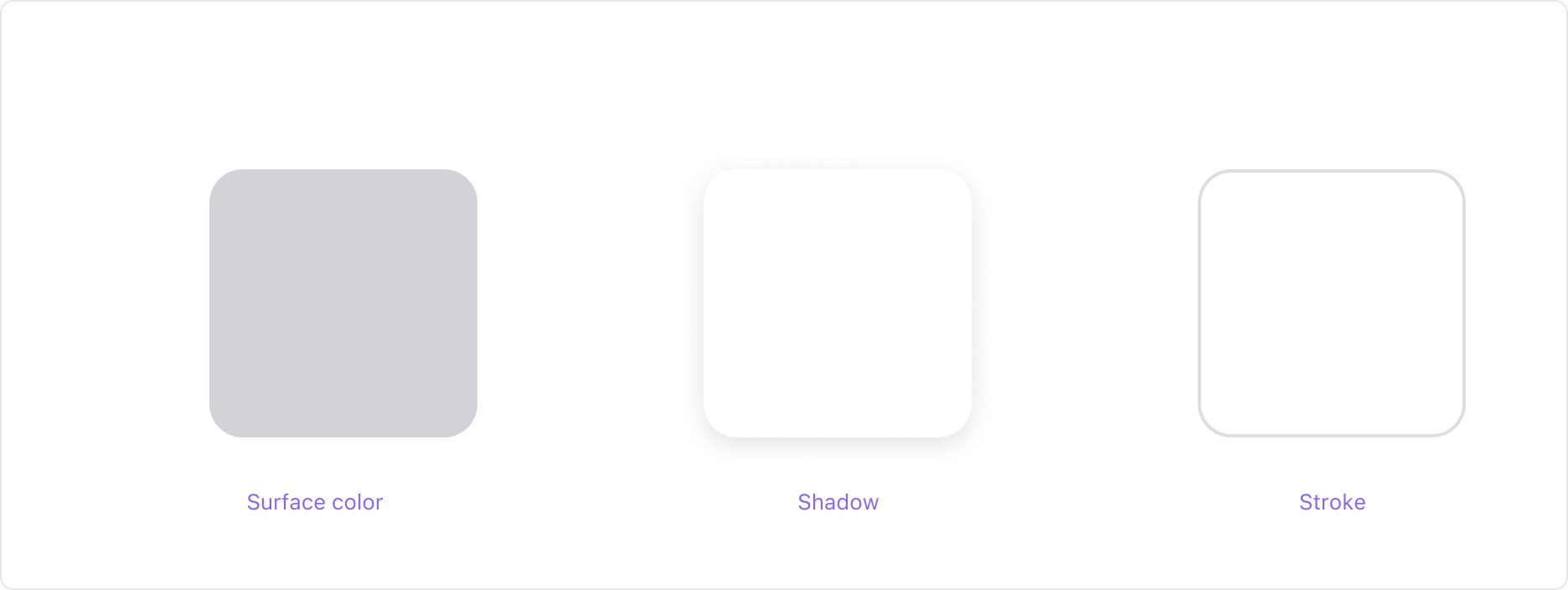

Elevation을 표현하는 3가지 방법
Elevation을 표현하는 시각적 요소는 다양하게 존재합니다. SEED에서는 세가지 방식으로 고도를 시각화합니다.
Surface color

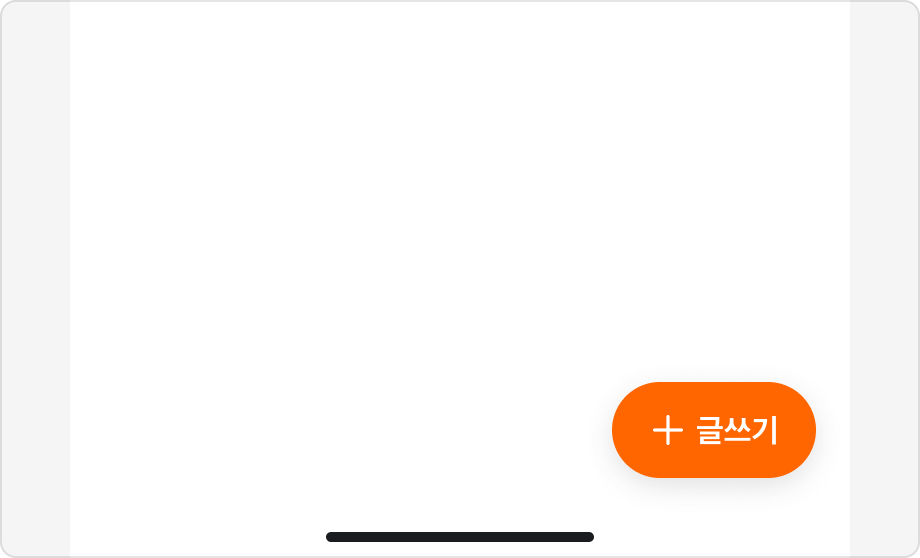

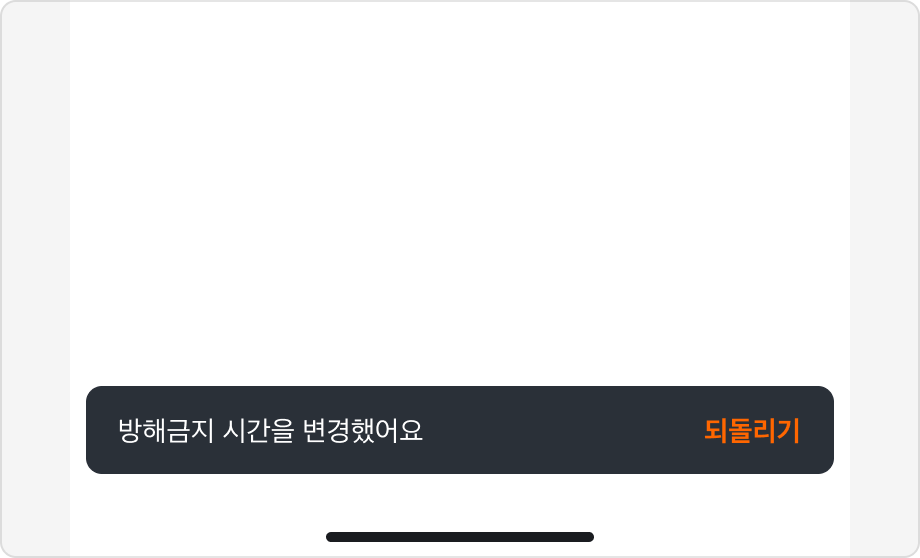

배경색의 색상을 변경하여 표현하는 방식입니다. Snackbar, Floating Action Button이 대표적인 예시입니다. 기본 배경 색상의 밝기나 채도를 조절합니다. 혹은 특정 컨텍스트를 가질 때, 톤 차이가 아닌 전혀 다른 색상을 배경색으로 사용해 elevation을 나타낼 수도 있습니다.
Shadow

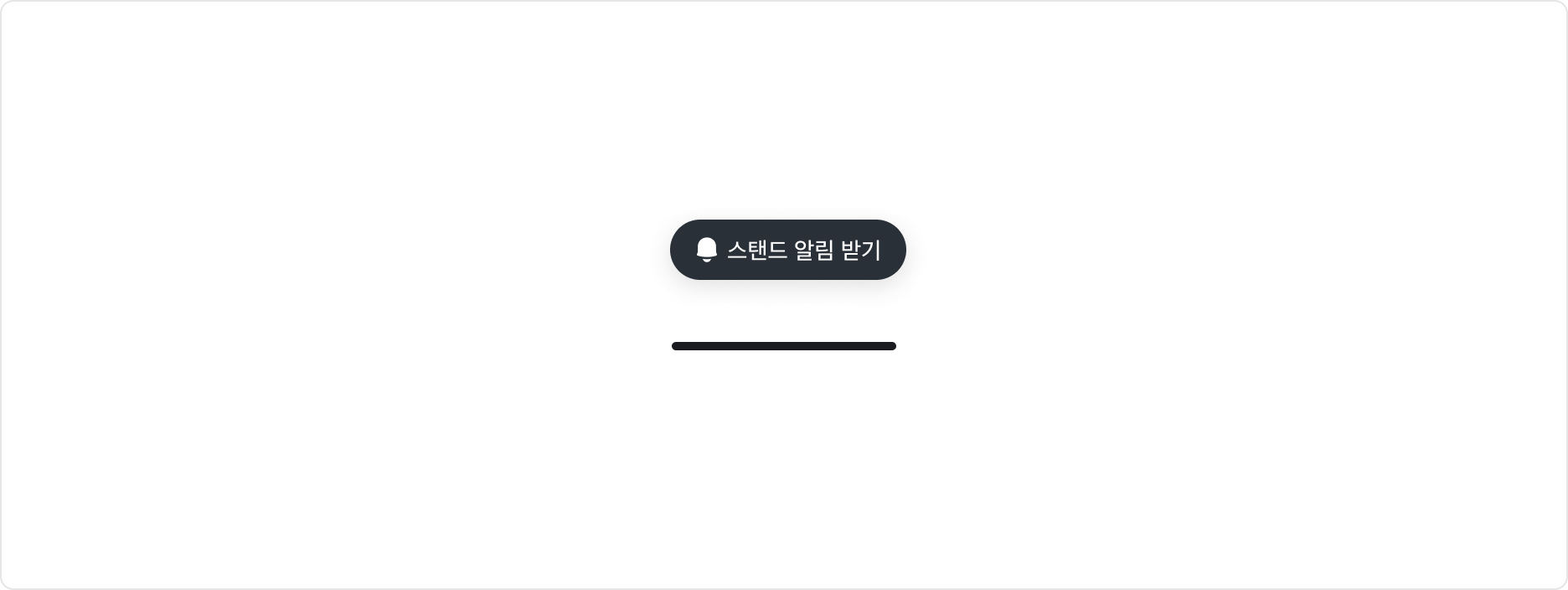

Elevation을 표현하는 가장 전통적이고 직관적인 방법입니다. Contextual Floating Button이 대표적인 예시입니다. 빛이 있다는 가정 하에 얼마나 높이 떠 있는지를 그림자의 크기, 퍼짐(blur), 투명도로 표현합니다.
| 이름 | 값 |
|---|---|
| $shadow.s1 | 0px 1px 4px 0px #00000014 |
| $shadow.s2 | 0px 2px 10px 0px #0000001a |
| $shadow.s3 | 0px 4px 16px 0px #0000001f |
Shadow의 경우 다크 모드에서 잘 보이지 않는다는 한계가 있습니다. shadow를 써야하는 영역(화면 전체에서 주목도가 높은 몇 안 되는 요소)에서만 사용합니다.
Stroke

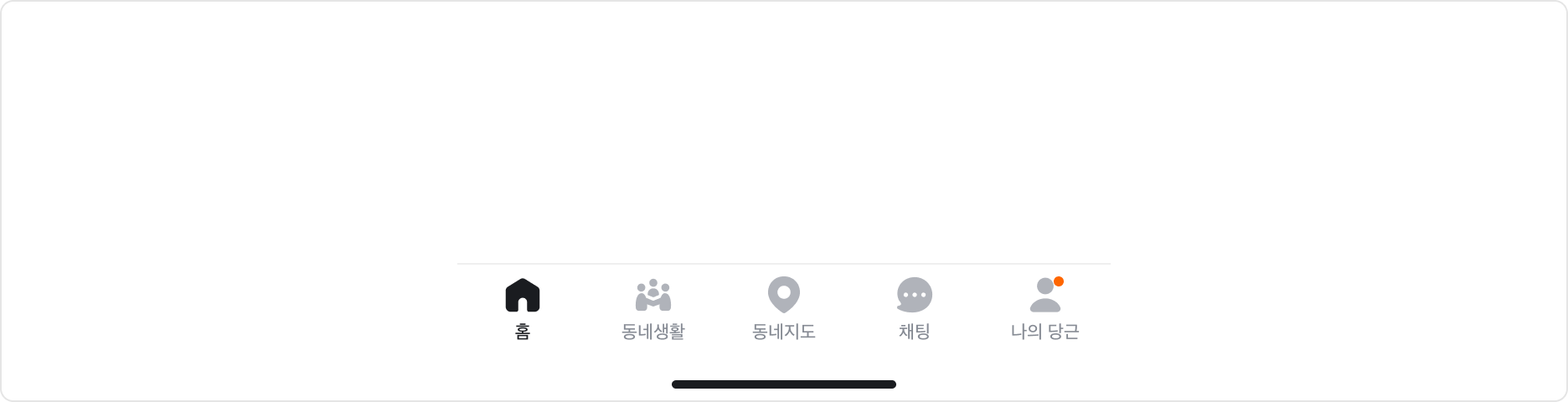

Surface의 가장자리에 테두리를 추가하여 영역을 구분하고 높낮이를 암시하는 방식입니다. Bottom Navigation이 대표적인 예시입니다.

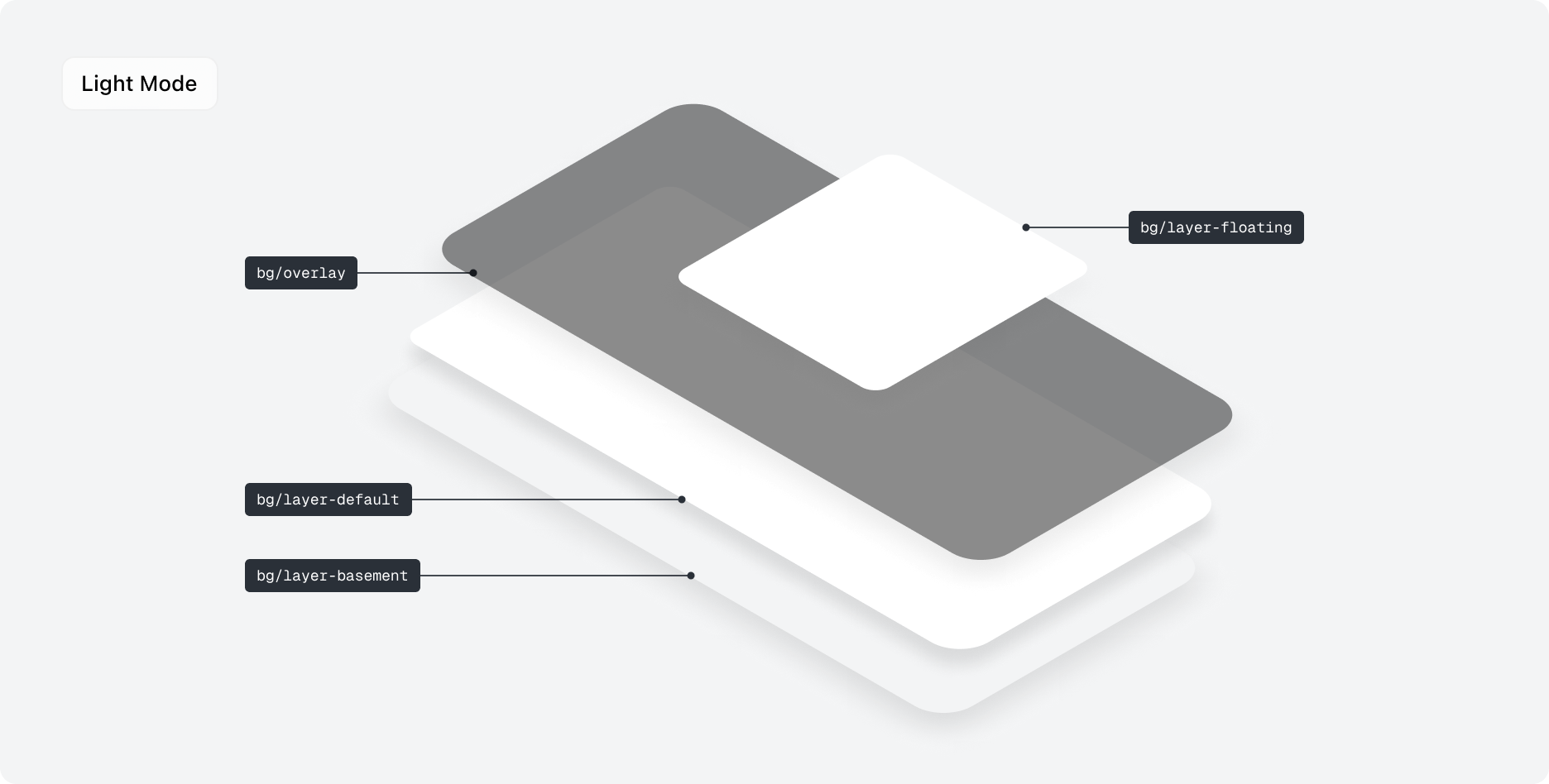

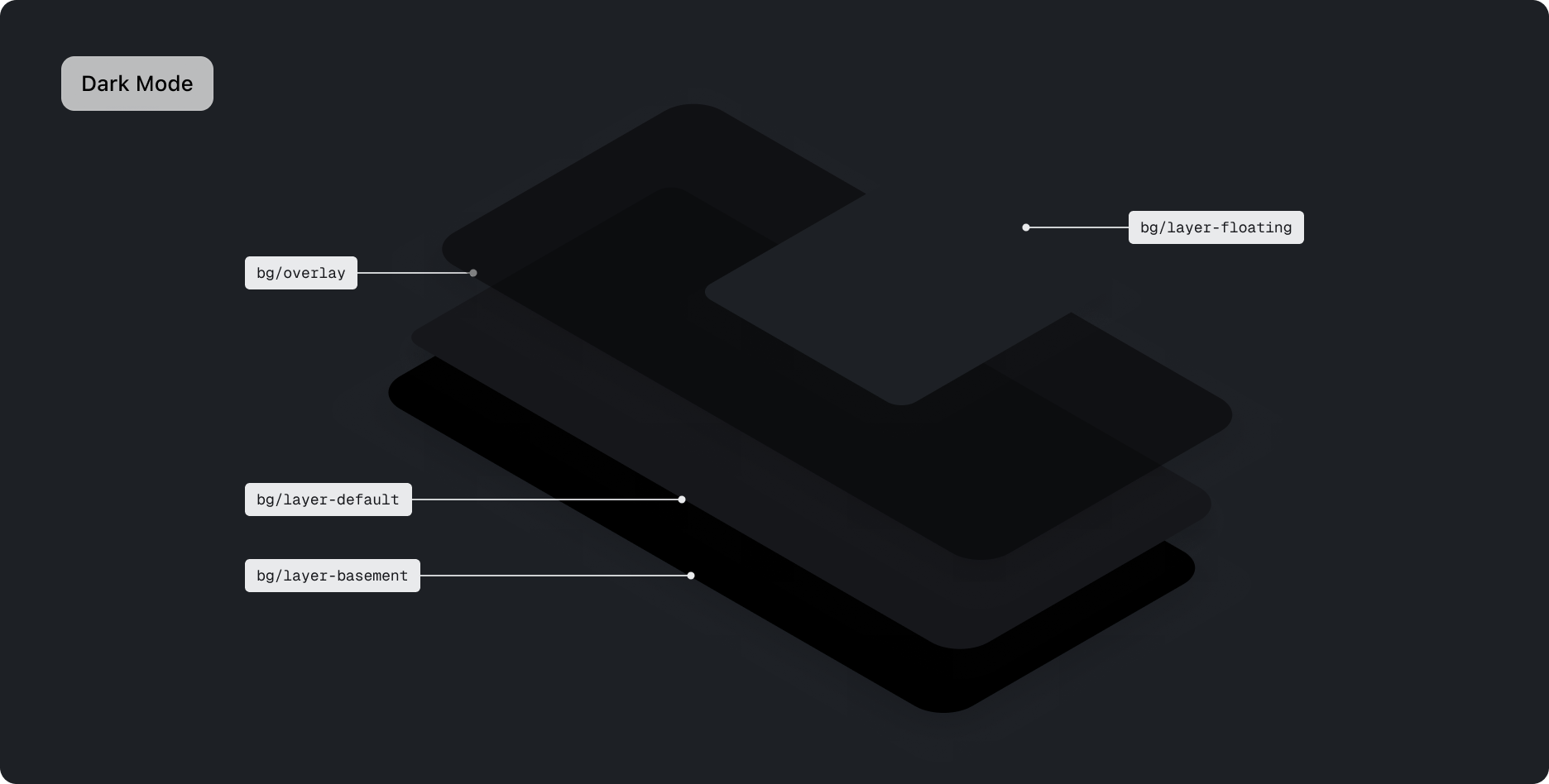

Color: Layer Token
Layer Token은 '콘텐츠를 담는 컨테이너'의 표면 색상을 정의합니다.
이 토큰은 텍스트나 아이콘 같은 개별 요소가 아닌, UI의 기본 '캔버스'와 계층을 만드는 데에만 집중합니다. 각 토큰은 고유한 'Color Layer' 값을 가지며, 다크 모드에서는 고도가 높을수록 더 밝아지는 규칙을 따릅니다.
| Token | 설명 |
|---|---|
$color.bg.layer-basement | 가장 낮은 0단계의 '대지'입니다. 앱의 가장 깊은 곳에 위치하는 전체 배경색입니다. |
$color.bg.layer-default | basement 바로 위에 놓이는 기본 표면입니다. 대부분의 스크린 콘텐츠(List, TextField)가 이 레이어 위에서 표현됩니다. |
$color.bg.layer-floating | 앱의 모든 콘텐츠 위를 덮으며(floating) 나타나는 임시 레이어입니다. 사용자의 상호작용을 필요로 하는 모달(Modal)성 요소들이 여기에 속합니다. |
$color.bg.layer-fill은 더이상 사용하지 않습니다. 사용을 원하는 경우 $color.bg.neutral-weak을 사용하거나, 디자인 시스템팀에 문의해주세요.
$color.bg.layer-basement vs. $color.bg.neutral-weak
$color.bg.layer-basement와 $color.bg.neutral-weak 토큰은 라이트 모드에서는 비슷하게 보일 수 있지만 어두운 모드에서는 다르게 동작합니다.

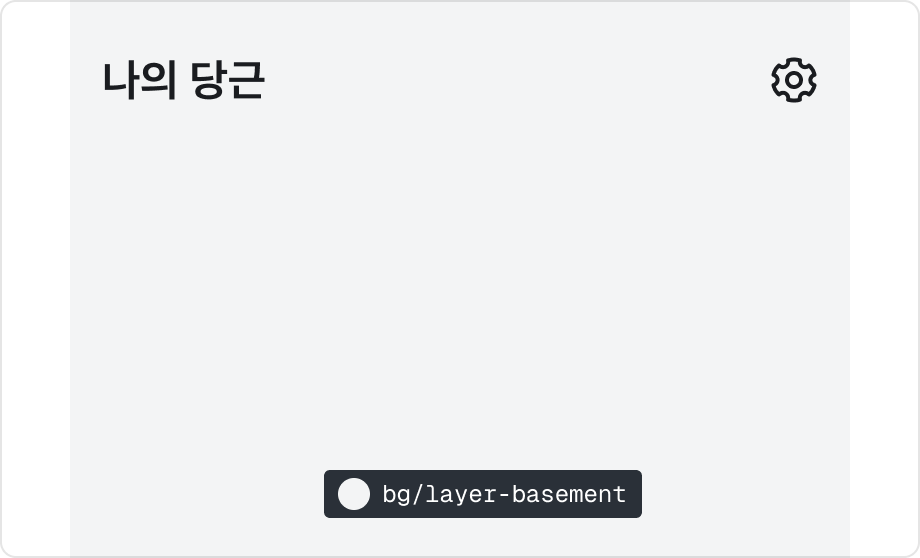

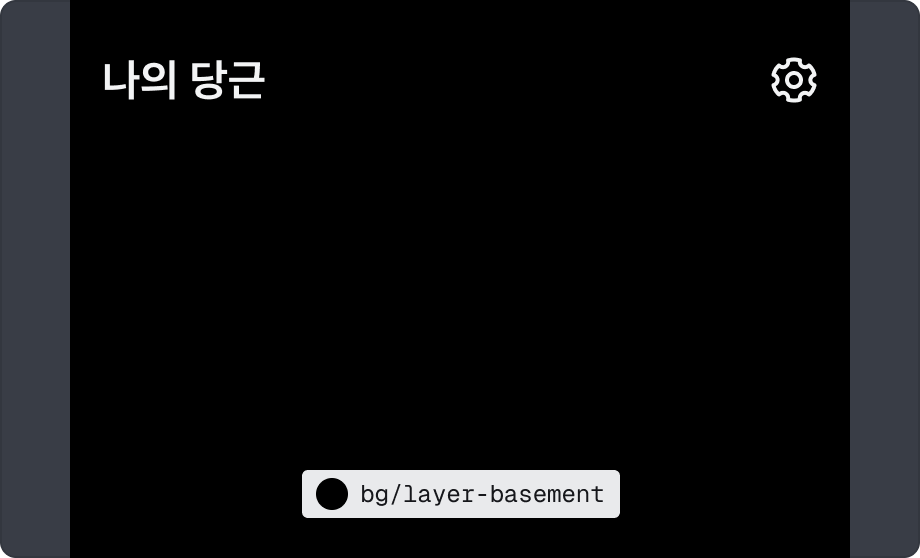

$color.bg.layer-basement은 다크 모드에서 가장 낮은 0단계의 대지를 표현할 수 있는 컬러값을 지닙니다. 이 토큰은 기본 화면에서의 배경으로 사용할 수 있습니다.

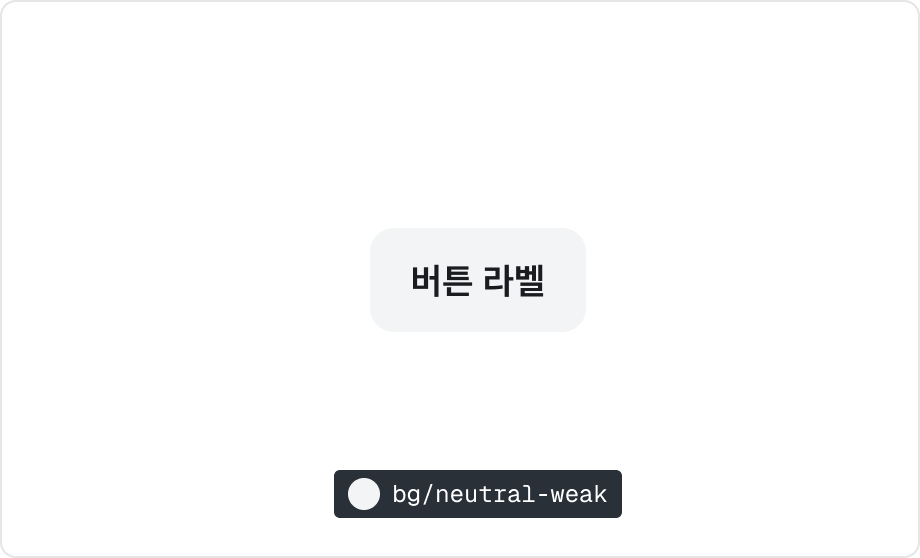

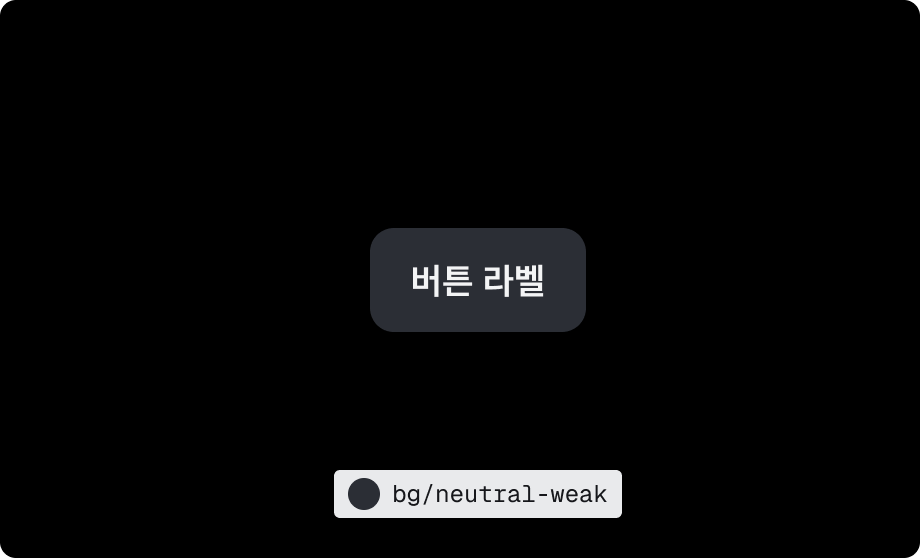

반면, $color.bg.neutral-weak은 라이트 모드에서 보여지는 밝기 톤에 맞춰 다크 모드에서도 대응되는 톤으로 보여집니다. 배경이 다양한 고도에 맞춰 조정되어야 하는 경우 이 토큰을 사용합니다.
